ハイブリッドベアリング(ボール:セラミック)

特徴

内外輪は軸受鋼またはステンレス鋼で、ボール材質に軽量(軸受鋼の40%)で硬く絶縁体のセラミック(Si3N4)を使用した深溝またはアンギュラボールベアリングで、高速回転用途に適し、電食発生のリスクを低減できます。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
Si3N4 Si3N4
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • 工作機械

  • 真空ポンプ

工作機械スピンドル、真空ポンプ、ファンモーターなど

止め輪付ベアリング

特徴

フランジ付深溝ボールベアリングほどの精度を要しない場合に使われ、軸方向の位置決めを容易にし、ハウジング端面に座ぐりが不要となります。
止め輪(NR)を取付ける輪溝がシール溝と干渉して脱落しないように外輪がやや肉厚タイプに限定されます。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
止め輪(NR) 溶融亜鉛メッキ線 SUS304
標準等級 P0 P0

主な利用用途

  • ロボット

  • 変速機器

ロボット、事務機器、減速・変速機器、モーターなど

輪溝付ベアリング

特徴

外径に1本又は2本の輪溝が付いた深溝ボールベアリングで、止め輪(NR)を取り付けたり、2本溝にOリングや樹脂を埋込み外径の膨脹を吸収しクリープを起こしにくくする目的に使用することができます。
輪溝がシール溝と干渉して脱落しないように外輪がやや肉厚タイプに限定されます。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • モーター

  • ポンプ

  • ミシン

  • 洗濯機

各種モーター、ポンプ、ミシン、洗濯機など

外径V溝、U溝形状ベアリング

特徴

深溝または複列アンギュラボールベアリングの外輪外径中央部にくさび形状のV溝やR形状のU溝を持つ形式で、紡績機等のガイドに外輪回転で使用されています。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

紡績機、アイドラー、プーリーテンショナー、レールなど

外径球面、R面形状ベアリング

特徴

深溝または複列アンギュラボールベアリングの外輪外径がR形状を持つ形式でスライドドアのガイド等に利用されています。
特に、外径R=外径/2の場合を球面といいハウジングに対して自動調心機能が必要な用途に適しています。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • スライドドア

スライドドアなど

内輪広幅ベアリング

特徴

深溝ボールベアリングの外輪より内輪を幅広くし間座代わりとする事で装置への取付けが容易となります。
キャスターのブラケットで軸と内輪側面を固定し外輪回転で使用する場合に有効です。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

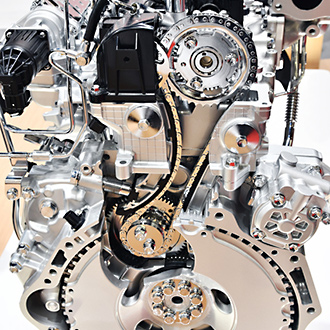

  • ギアトレーン

ギアトレーン・キャリッジローラー、キャスターなど

フルボールベアリング

特徴

深溝またはアンギュラボールベアリングの保持器を装着しないタイプです。
内外輪軌道溝空間に入る限度までボールを挿入して高荷重・低速回転用途に対応します。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

工作機械スピンドル、真空ポンプ、ファンモーターなど

使用上の注意事項

  1. 高速回転には適していません。
  2. アキシアル荷重はわずかしか負荷できません。

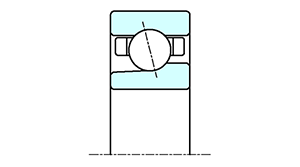

アンギュラベアリング

特徴

フェノールまたはポリアミド樹脂保持器と適切な潤滑により高速回転・高回転精度・高剛性を確保し、旋盤・研削盤などの工作機械の主軸に使用されています。
高速・高温用にセラミックボールを組込んだハイブリッド形もあります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
標準等級 P0 P0

主な利用用途

  • 研削

高周波スピンドル、研削スピンドル、精密旋削スピンドル、回転センターなど

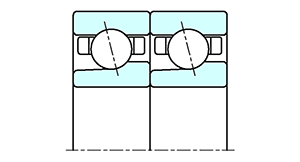

組合せアンギュラベアリング:DF

特徴

アンギュラボールベアリングを2個以上組合せて一対にした軸受で、高速回転・高剛性を必要とする使用条件に適しています。
正面組合せ(DF)は、両方向のアキシアル荷重が受けられ取付誤差(ミスアライメント)が避けられない場合に適します。
また万能組合せ(軸受列数1列:SU形,2列:DU形)は、単体の正面・背面の差幅を同一にしてどの様な組合せでも使用できます。
高速・高温用にセラミックボールを組込んだハイブリッド形もあります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
標準等級 P0 P0

主な利用用途

  • 工作機械

  • モーター

工作機械主軸、モーターなど

組合せアンギュラベアリング:DB

特徴

アンギュラボールベアリングを2個以上組合せて一対にした軸受で、高速回転・高剛性を必要とする使用条件に適しています。
背面組合せ(DB)は、モーメント荷重の負荷能力が大きく両方向のアキシアル荷重が受けられます。
また万能組合せ(軸受列数1列:SU形,2列:DU形)は、単体の正面・背面の差幅を同一にしてどの様な組合せでも使用できます。
高速・高温用にセラミックボールを組込んだハイブリッド形もあります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
標準等級 P0 P0

主な利用用途

  • 工作機械

  • モーター

工作機械主軸、モーターなど

組合せアンギュラベアリング:DT

特徴

アンギュラボールベアリングを2個以上組合せて一対にした軸受で、高速回転・高剛性を必要とする使用条件に適しています。
並列組合せ(DT)はアキシアル荷重が受けられる方向は一方向に限定されますが、負荷能力が単体より大きくなります。
また万能組合せ(軸受列数1列:SU形,2列:DU形)は、単体の正面・背面の差幅を同一にしてどの様な組合せでも使用できます。
高速・高温用にセラミックボールを組込んだハイブリッド形もあります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
標準等級 P0 P0

主な利用用途

  • 工作機械

  • モーター

工作機械主軸、モーターなど

複列アンギュラベアリング

特徴

単列アンギュラボールベアリングを背面組合せ(DB)にして、内外輪を一体にした形式で、1個のベアリングで高いラジアル荷重と両方向のアキシアル荷重を受けられます。
幅寸法は単列アンギュラボールベアリングの2倍より狭くなります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • 工作機械

  • モーター

工作機械主軸、モーターなど

複列深溝ベアリング

特徴

単列深溝ボールベアリングを並列組合せにして、内外輪を一体にした形式で、1個のベアリングで高いラジアル荷重と両方向のアキシアル荷重を受けられます。
幅寸法は単列深溝ボールベアリングの2倍より狭くなります。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • 工作機械

  • モーター

工作機械主軸、モーターなど

4点接触ベアリング

特徴

内外輪軌道溝がゴシックアーチ形状で、ラジアル荷重負荷時に組込まれたボールが軌道面と4箇所で接触する形式です。
アキシアル荷重負荷時は2点接触となりますが、深溝ボールベアリングより軸方向のすきまが小さくてすみます。また、装置のコンパクト化が可能です。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 ナイロン ナイロン
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • ロボットアーム

  • 減速・変速機器

  • ポンプ

減速機、エアースピンドル、ロボット、ポンプ、コンプレッサーなど

フランジ付外径テーパーベアリング

特徴

インチ系深溝ボールベアリングの外輪に「フランジ」を持たせ、外輪外径にテーパーを付けた形式で、軸方向の位置決めや取付を容易にし、ハウジング端面に座ぐりの必要がなく経済的です。
小型化・軽量化・薄型化を図る装置で、高速回転,低摩擦トルク,低振動・低騒音が要求される箇所に適します。

主な仕様

部品 高炭素クロム軸受鋼 ステンレス鋼
内外輪 SUJ2 KS440
SUJ2 SUS440C
保持器 SPCC SUS304
シールド SECC-NC SUS304
シール NBR+SPCC-NP NBR+SPCC-NP
標準等級 P0 P0

主な利用用途

  • HDD

  • ステッピングモーター

  • DVDスピンドル

HDD、ステッピングモーター、ファンモーター、エンコーダー、DVDスピンドル、小型モーター、ピンチローラーなど
